Mitsubishi servo sustavi i frekvencijski pretvarači imaju ugrađenu PROFINET komunikaciju!
Što to zapravo znači?
Korisnicima SIEMENS kontrolera nudimo pripremljene funkcijske blokove i primjere PROFINET komunikacije, što minimizira vrijeme puštanja u pogon. Kupcima frekvencijskih pretvarača (A800/D800/E800) i servo sustava (MR-J4; te MR-J5/MR-JET u bliskoj mogućnosti) na raspolaganju je plug-and-play rješenje za nadzor pogonskih aplikacija preko SIEMENS S7-1200/1500 kontrolera.

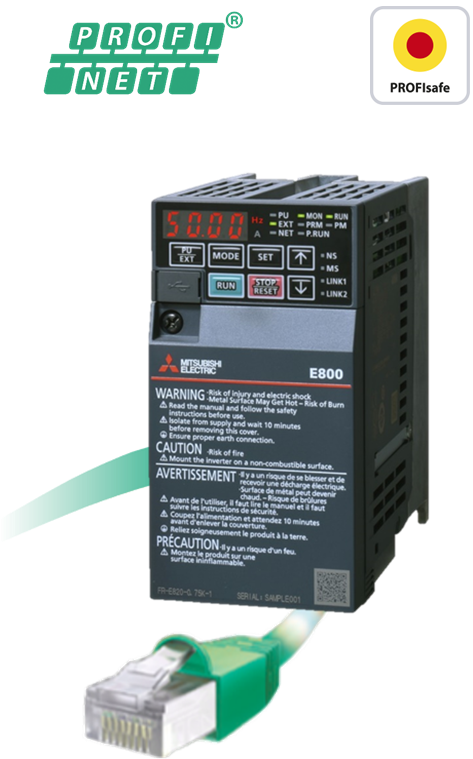

U nastavku pročitajte o mogućnostima za nadzor kompaktnih frekvencijskih pretvarača E800/D800 Mitsubishi Electric preko Siemens S7-1200/1500 kontrolera.
Osnovne karakteristike - podrška za:
- Telegram 102 (već pripremljeni funkcijski blokovi)
- Telegram 1 (korištenje standardnih Siemens funkcija (DriveLib ili Technology Objects)
Načini upravljanja pretvarača - podrška za:
- Brzinski način
- Način okretnog momenta
- Način pozicioniranja
1. Brzinski način (Profidrive) - 3 mogućnosti
Korisnički funkcijski blok (Telegram 102):
- Dovoljno za 90% aplikacija
- Fleksibilni parametri
- Slabost - nije Siemens funkcijski blok
- Ova mogućnost nudi vrlo jednostavnu primjenu i visoku fleksibilnost
1. Hitrostni način (Profidrive) - 3 možnosti
SINA Speed (Telegram 1):
- Siemens standard
- DriveLib
- Smijer sa predznakom
- Slabost - samo nadzor brzine; kompleksniji
- Ova mogućnost nudi "srednje" jednostavnu primjenu i ograničenu fleksibilnost
1. Hitrostni način (Profidrive) - 3 možnosti
Technology objects (Telegram 1):
- Za S7-1500
- Podrška za dinamične profile, napredni Motion nadzor te podršku za više osa i dijagnostiku
- Ova mogućnost nudi vrlo jednostavnu primjenu i visoku fleksibilnost

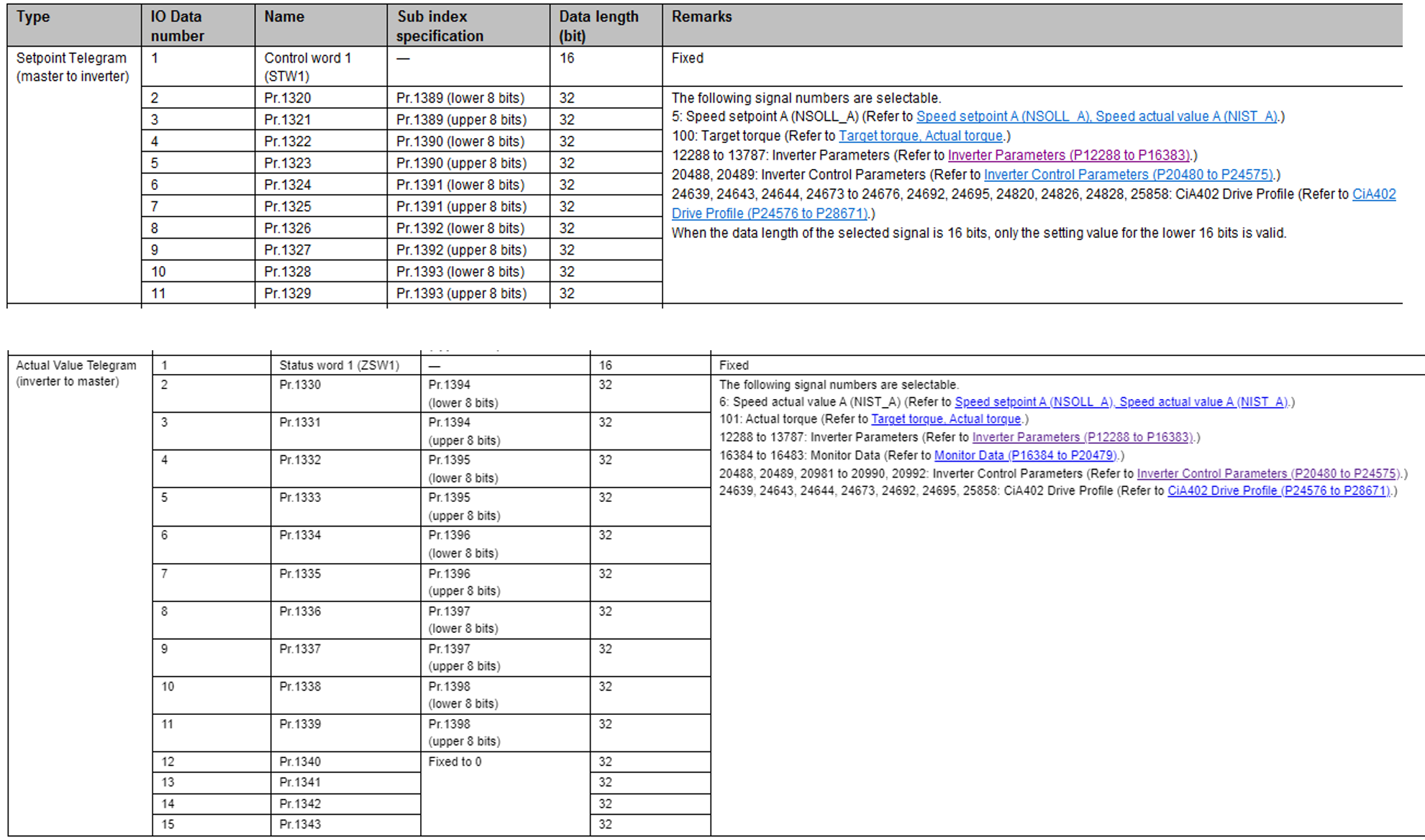

Brzinski način (Profidrive) - monitoriranje vrijednosti i parametriranje
Ciklična komunikacija (Telegram 102):
- Dodatni podaci između kontrolera i frekvencijskog pretvarača
- Jednostavna primjena i jednostavno dodavanje parametara
- Omogućuje 11 ulaznih (naredbe u FR) i 15 izlaznih veličina (statusi iz FR)
- Dovoljno za večinu aplikacija
Aciklična komunikacija (Telegram 1):
- Omogućuje pristup do svih parametara
- Slabost - potrebna sekvenca
2. Način - upravljanje preko okretnog momenta
Korisnički funkcijski blok (Telegram 102):
- Dovoljno za 90% aplikacija
- Jednostavna primjena, visoka prilagodljivost i fleksibilni parametri
- Slabost - nije Siemens funkcijski blok
3. Pozicionirni način upravljanja - 2 mogućnosti
Pozicionirna tabela - Point-to-point:
- 7 različitih točaka
- Točke se unosi preko parametara frekvencijskog pretvarača ili preko komunikacije
- Fleksibilan unos pozicija
Funkcijski blok sa direktnim upisom pozicije (Telegram 1):
- Upis bilo koje pozicije
- Već uključen HPR

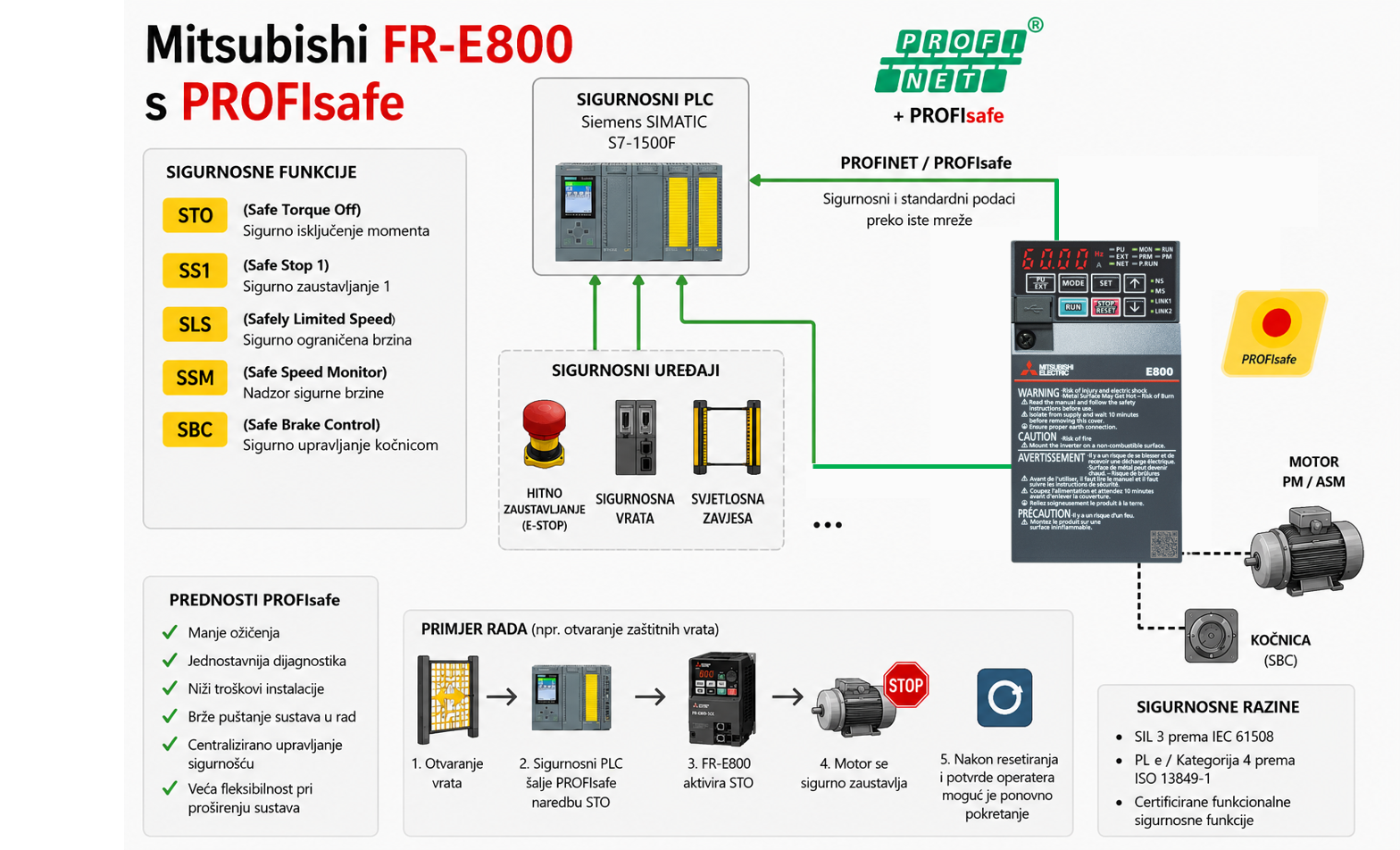

Uspostavljanje PROFIsafe komunikacije
Treba li vam pomoć pri uspostavljanju PROFINET komunikacije? Uvijek smo Vam na raspolaganju za kratku webinar radionicu. Kontaktirajte nas preko info@rbt-technologies.hr!
